液氮過冷循環是現代深低溫工程中的一項關鍵技術，它通過巧妙的結構設計，將液氮的溫度降低到其標準沸點（77K，-196°C）以下，從而獲得更大的制冷溫區和更高的制冷效率。這種技術被廣泛應用于高溫超導、空間探測、材料處理、高能物理以及生物樣本保存等領域。要實現穩定高效的過冷，其核心依賴于一個精密協同的系統。本文將深入剖析該循環的核心結構組成。

一、 核心目標：為何要“過冷”？

在標準大氣壓下，液氮始終處于氣液兩相平衡狀態，其溫度穩定在-196°C。任何微小的熱量輸入都會導致液體沸騰汽化（稱為“閃蒸”），這不僅消耗了大量液體，還限制了其冷卻能力的上限。“過冷” 的目的就是通過外部手段移除這部分汽化潛熱，使液氮溫度降至沸點以下，同時保持完全的液態。過冷液氮擁有兩大優勢：

1. 更高的冷卻能力：消除了沸騰現象，所有冷量都用于降低目標物體的溫度，熱交換效率極大提升。

2. 更低的穩定溫度：可以提供遠低于77K的低溫環境，例如穩定達到65K甚至更低。

二、 核心結構組成

一個典型的液氮過冷循環系統主要由以下幾個核心部件構成，它們共同構成了一個閉環的能量轉移鏈條。

1. 液氮儲罐

• 功能：作為系統的“血液庫”，儲存和供應液態氮。它是一個具有高真空絕熱夾層的容器（杜瓦瓶），用于大限度地減少環境熱量的侵入，維持液氮的低溫狀態。

• 設計要求：需具備足夠的容積和穩定的壓力控制，能夠持續為循環泵提供液氮。

2. 循環泵

• 功能：作為系統的“心臟”，為液氮的循環提供動力。它是整個循環回路中流體流動的驅動源。

• 關鍵特性：必須是專門設計的低溫泵，能夠耐受液氮的極低溫度和低粘度特性，確保穩定、無汽蝕的流量和壓頭。其性能直接決定了液氮在回路中的流速和換熱效率。

3. 過冷器

• 功能：作為系統的“冷卻器官”，是產生過冷效應的核心部件。其本質是一個液氮-低溫制冷劑換熱器。

• 結構與原理：通常采用高效緊湊的板翅式或管殼式換熱器。一路通道流通來自循環泵的“ warm”液氮（接近77K），另一路通道流通溫度更低的制冷劑（如來自制冷機的20K-30K的冷氦氣）。在逆流換熱過程中，液氮將其顯熱和潛在的汽化熱帶走，溫度得以降低，實現過冷。

• 設計要求：極低的漏熱、極高的換熱效率和極小的流動阻力是關鍵設計指標。

4. 低溫制冷機

• 功能：作為系統的“冷量源頭”，為過冷器提供所需的低溫環境。它通常是一個獨立的、閉合的制冷系統。

• 類型：常用的是GM制冷機或斯特林制冷機。這些制冷機通過內部氣體的膨脹循環，將其二級冷頭（Cold Head）的溫度降至20K甚至更低。

• 協同工作：制冷機的冷頭通過良好的熱連接（通常是銅帶或直接連接）與過冷器的低溫制冷劑通道耦合，從而將“冷量”源源不斷地傳遞給過冷器。

5. 負載換熱器 / 冷卻腔

• 功能：作為系統的“工作終端”，是將過冷液氮的冷量終傳遞給被冷卻物體的地方。

• 結構：可以是一個直接浸泡樣品的液池，也可以是一個讓過冷液氮流經的換熱器，與需要冷卻的設備（如超導磁體、紅外探測器）進行熱交換。

• 優勢：由于流入的是過冷液氮，沒有氣泡干擾，換熱過程極為平穩和高效。

6. 控制系統與真空絕熱系統

• 真空絕熱系統：整個輸送管道和所有關鍵部件都必須包裹在高真空多層絕熱（MLI） 的夾套中。這是系統的“保溫衣”，用于隔絕環境熱輻射和對流，是維持低溫、減少冷量損失的生命線。

• 控制系統：包括溫度傳感器、壓力傳感器、流量計和控制器。它實時監測過冷液氮的溫度、流量和系統壓力，并通過調節泵速或制冷機功率來確保整個系統穩定運行在設定的過冷度上。這是系統的“大腦”。

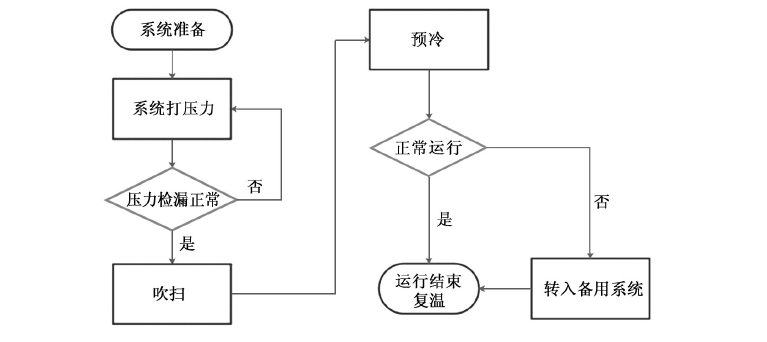

三、 工作流程與協同作用

這些核心部件協同工作，形成一個高效的閉環：

1. 供應：液氮從儲罐中被引出，進入循環泵。

2. 加壓驅動：循環泵對液氮加壓，將其泵入過冷器。

3. 核心過冷：在過冷器內，液氮與來自低溫制冷機的超低溫冷量進行熱交換，溫度顯著降低，變?yōu)檫^冷液氮。

4. 輸送與做功：過冷液氮通過絕熱管道被輸送至負載換熱器，吸收被冷卻物體的熱量。由于其過冷特性，它在升溫至沸點之前會吸收大量顯熱，而不會立即沸騰。

5. 回流：從負載流出的液氮（溫度已升高，可能部分汽化）返回至儲罐中進行氣液分離和溫度平衡，完成一個循環。氣相氮可以通過排氣閥排出或回收，液相氮?jiǎng)t等待再次進入循環。

總結

液氮過冷循環并非一個單一的設備，而是一個由儲罐、泵、過冷器、制冷機、負載腔五大核心部件，通過真空絕熱和智能控制緊密集成的高度復雜的系統。每個部件都扮演著不可替代的角色，它們的性能優劣和匹配程度直接決定了終過冷效果的深度和穩定性。理解其核心結構組成，是設計、優化和應用這一強大低溫技術的基礎。隨著低溫制冷機效率的不斷提升和新型換熱器技術的發展，液氮過冷循環將在更廣闊的科研和工業領域發揮至關重要的作用。

---
