一、引言

二、基本結構解析

（一）核心組件與材料

4L 低溫冷阱通常由以下部分構成：

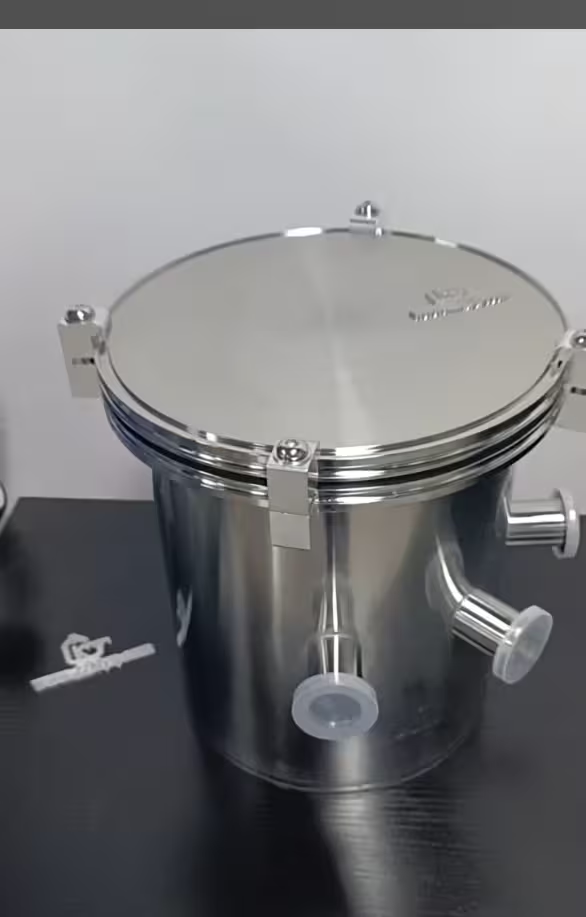

1. 冷阱主體：采用 316L 不銹鋼或玻璃材質，具備優異的耐腐蝕性和導熱性。例如，F(xiàn)luidX 的 4.6L 冷阱采用全 316L 不銹鋼結構，可承受 - 40℃低溫并抵御有機溶劑侵蝕。內壁設計為蜂窩狀或盤管結構，以增加比表面積（可達 500m2/m3），顯著提升冷凝效率。
2. 制冷系統：
   • 機械制冷型：集成壓縮機（如長流儀器 CT4-50），通過風冷或水冷方式降溫，極限溫度可達 - 50℃至 - 135℃。部分高端型號采用雙級壓縮技術，30 分鐘內即可達到 - 105℃。
   • 半導體制冷型：利用半導體溫差電效應，無需制冷劑，適合實驗室小規模應用，但溫度范圍較窄（通常 - 25℃至室溫）。
   • 液氮型：通過液氮循環實現超低溫（-190℃），適合捕獲低沸點氣體（如甲烷），但需持續供應液氮。
3. 真空接口與閥門：標配 KF25 或 NW25 接口，兼容主流真空泵。排水閥設計便于冷凝液排放，部分型號集成自動排水功能。
4. 控制系統：配備 PID 溫控器，精度可達 ±0.5℃，支持遠程監控和數據記錄。

（二）結構優化設計

• 防腐蝕處理：在制藥和化工領域，冷阱內壁常噴涂聚四氟乙烯（PTFE）或采用哈氏合金 C276 材質，以抵御強腐蝕性溶劑。
• 強化傳熱：通過超導導熱片（如銦箔）或波紋管連接，提升熱交換效率并減少振動影響。
• 安全冗余：集成過溫報警、壓力保護和防倒吸裝置，確保在極端條件下穩定運行。

三、市場價格分析

（一）價格區間與影響因素

1. 制冷方式：
   • 機械制冷型：國產中端型號（如長流 CT4-50）約 1.2 萬 - 2.5 萬元，進口品牌（如賽默飛 RVT400）新設備約 3 萬 - 8 萬元，二手設備約 1.1 萬元。
   • 半導體制冷型：價格較低，約 0.8 萬 - 1.5 萬元，但溫度性能有限。
   • 液氮型：基礎款約 0.2 萬 - 1 萬元，但長期使用需考慮液氮消耗成本（約 10 元 / L）。
2. 材質與配置：316L 不銹鋼冷阱比玻璃材質貴 30%-50%，集成自動除霜、在線濃度監測等功能的型號溢價可達 50%。
3. 品牌與售后：進口品牌（如賽默飛、FluidX）價格高出國產 30%-100%，但提供 5 年以上真空層質保。

（二）典型型號價格對比

四、應用場景與選購指南

（一）典型應用領域

1. 生物醫藥：
   • 凍干工藝：在疫苗生產中，冷阱通過 - 80℃冷凝捕獲水汽，確保凍干效率和樣品活性。
   • 溶劑回收：制藥合成中，雙級冷阱（-80℃和 - 150℃）可回收 95% 以上的二氯甲烷和乙腈。
2. 化學工程：
   • 真空蒸餾：在石油化工中，-135℃冷阱可有效分離輕烴組分，減少真空泵油污染。
   • 氣體純化：核工業中，哈氏合金冷阱結合在線紅外監測，實現氚氣純度 99.9% 以上的捕集。
3. 科研與航天：
   • 材料研究：-190℃液氮冷阱用于超導體低溫性能測試。
   • 模擬太空環境：微型冷阱（≤5L）在航天艙內維持濕度≤10ppm，保護電子設備。

（二）選購關鍵參數

1. 溫度需求：根據目標氣體沸點選擇冷阱類型。例如，捕集沸點 - 80℃的 DMF 需 - 100℃冷阱，而乙醇（沸點 78℃）可用 - 50℃機械冷阱。
2. 捕水能力：4L 冷阱的有效捕水量通常為 2-3kg，需根據蒸發速率選擇合適容量。
3. 接口兼容性：確保冷阱接口與真空泵匹配（如 KF25 對應分子泵，NW25 對應旋片泵）。
4. 維護成本：機械冷阱年電費約 0.5 萬 - 1.5 萬元，液氮冷阱年消耗成本可達 5 萬元以上，需綜合評估長期投入。

五、維護與故障排除

（一）日常維護要點

1. 清潔保養：每月用軟毛刷清理冷凝盤管，避免冰垢影響熱交換。使用中性清潔劑，禁止接觸腐蝕性化學品。
2. 制冷劑檢查：機械冷阱每半年檢測制冷劑壓力，泄漏時需專業人員補漏并抽真空。
3. 真空度測試：每年使用真空計檢測冷阱真空度，若高于 10Pa 需重新抽真空或更換吸附劑。

（二）常見故障處理

1. 降溫緩慢：檢查冷凝器是否積塵（導致散熱不良）或壓縮機皮帶是否松動，及時清理或更換。
2. 冷凝液結冰堵塞：提高冷阱溫度至 - 20℃解凍，必要時手動疏通排水閥。
3. 真空度下降：排查接口密封圈老化或盤管腐蝕，更換部件后重新檢漏。
